Rondelles ressort Din 2093
La rondelle ressort est une couronne en forme de cône aplati de base circulaire sur laquelle la charge s’exerce axialement.
Les Rondelles Ressort dynamique Din 2093 sont des ressorts suivant des cycles sinusoïdaux ou « tout ou rien » ; elles sont donc capables de restituer plusieurs milliers de fois, parfois des millions, le même effort pour la même course.
Elles peuvent également être utilisées en mode statique.
La matière utilisée est en général un acier 51CrV 4 42-52 Hrc avec Phosphatation et huilage (48 heures BS). Mais aussi Inox X7, X12. Différentes matières et revêtements sont possibles sur demande en fonction du besoin.

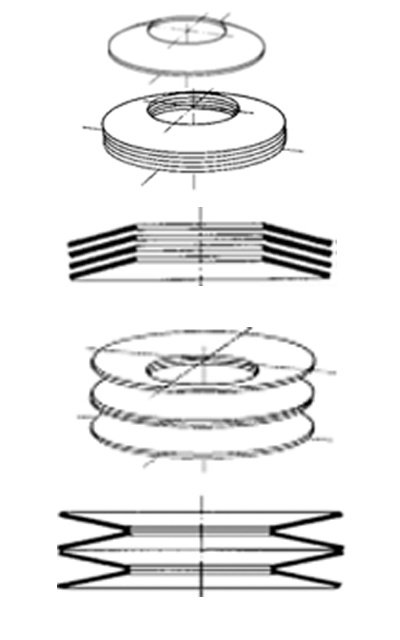

Les rondelles ressort dynamiques s’empilent pour constituer des ressorts selon les caractéristiques recherchées en terme d’effort ou de course.
Lorsqu’elles sont mises dans le même sens, on multiplie l’effort sans changer la course.
1 paquet de 4 Rondelles Ressort donnera un effort de 4 fois la force , et une course limitée à celle d‘une seule rondelle.
Lorsqu’elles sont mises en opposition les unes par rapport aux autres, on multiplie la course sans changer l’effort.
1 empilage de 2 Rondelles Ressort en opposition :
1 fois la force – 2 fois la course
Important :
Les Rondelles Ressort doivent obligatoirement avoir une précontrainte d’environ 15%.
Nombre maxi de 60 Rondelles Ressort dans un empilage. Il est conseillé d’éviter les paquets de 3, 4 et plus, qui induisent des frottements importants.
Guidage – Jeux
Les empilages de Rondelles Ressort peuvent être guidés soit par l’intérieur, soit par l’extérieur.
La fabrication MUBEA présente des spécificités :
Traitement thermique , affinage martensitique, transformation bainitique, revenu sous atmosphère.
Grenaillage de précontrainte, le shot peening permet d’augmenter considérablement la durée de vie des Rondelles Ressort dynamiques.
Mise en bloc , lors de la plastification de la matière, on obtient une forme de mémoire qui permet
d’obtenir des Rondelles Ressort sans pertes de charges malgré de nombreuses sollicitations.
Contrôle , Les Rondelles Ressort ou leurs empilages peuvent être contrôlés à 100%.
